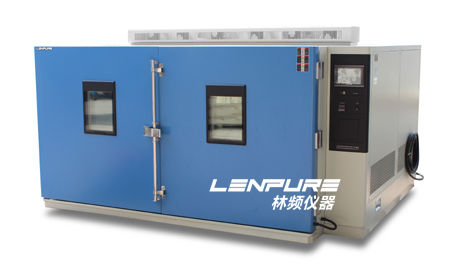

如何正確的選擇高低溫試驗箱的尺寸大小

來源：林頻儀器 時間：2017-03-29 11:56

　　為了避免您產生一些不必要的費用，在選購高低溫試驗箱的時候多注意一下設備容積的選擇，那么應該怎么選擇呢?首先，您對您要進行試驗的元器件、組件、部件或者整機的尺寸有一定了解，必須要準確的數據，然后再參照以下的幾點來選擇：

　　1.試件的體積(W×D×H)不得超過試驗箱的有效工作空間的20～35%。對于在試驗中發熱的產品推薦選用不大于10%;

　　2.試件的迎風斷面積與該斷面上試驗箱工作室總面積之比不大于35～50%;

　　3.試件外廓表面距試驗箱壁的距離至少保持100～150mm;根據上面的三點整理出，高低溫試驗箱的工作室容積至少應是試件外廓體積的3～5倍，理由有以下幾點：

　　a.試件置入箱體后擠占了流暢的通道，通道變窄將導致氣流流速的增加，加速氣流與試件之間的熱交換;這與環境條件的再現不符，因?yàn)樵谟嘘P(guān)標準中對涉及溫度環境試驗都規定試驗箱內試件周?chē)目諝饬魉俨粦?yīng)超過1.7m/s，以防止試樣和周?chē)鷼夥债a(chǎn)生不符合實際的熱傳導，在空載時試驗箱內平均風速為 0.6～0.8m/s，不超過1m/s，滿足以上要求所規定的空間及面積比時，流場的風速可能增大(50～100)%，平均最高風速為(1～1.7)m/s，滿足標準規定的要求;如果在試驗中不加限制地加大被測試產品的體積或迎風斷面積，則實際試驗時氣流風速將增大到超出試驗標準所規定的最高風速，其試驗結果的有效性將受到懷疑;

　　b.試驗箱工作室內環境參數的精度指標都是在空載狀態下檢測的結果，一旦置入試件后，對試驗箱工作室內環境參數的均勻性將產生影響，試件占有的空間越大，這種影響也就越嚴重;實測試驗數據表明，流場中迎風面與背風面的溫差可達到3～8℃，嚴重時可大到10℃以上;因此，必須盡量滿足以上所概述幾項要求，以保證被測試產品周?chē)h(huán)境參數的均勻性;

　　c.根據熱傳導的原理，箱壁附近氣流的溫度通常與流場中心溫度相差2～3℃，在高低溫的上下限時，還可能達到5℃;箱壁的溫度與箱壁附近流場的溫度又相差 2～3℃(視箱壁的結構和材料而定)，試驗溫度與外界大氣環境相差越大，上述溫差也越大，因此，距箱壁(100～150mm)距離內的空間是不可利用空間;

　　讀完全文您是否對高低溫試驗箱的尺寸選擇有了一定的了解了呢?其實，很多廠家都是在您購買之前都會詢問您需要做試驗的最大試件的體積，會為您做好推薦的。
